RFTS-400

Attālās šķiedru testa sistēma

RFTS-400 modulārā platforma ietver optiskās vadības moduli (OCM) un optiskās komutācijas moduļus (OSM), kas atbalsta šķiedru uzraudzības paplašināšanu no 8 līdz 108 portiem 1U plauktā. Pilnībā paplašināta sistēma var atbalstīt līdz pat 4608 uzraudzības portiem.

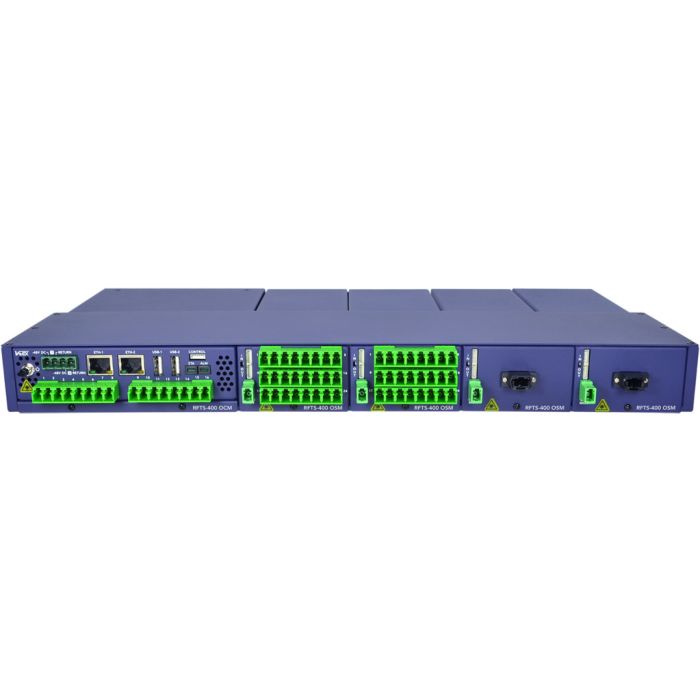

RFTS-400 ir VeEX trešās paaudzes optiskās šķiedras testa ierīce. RFTS-400 ievietojas 1U paplātē, kurai ir sešas viena platuma sloti. OCM nepieciešamas divas slotas, atstājot paplātē četras atlikušās slotas, kas ļauj ievietot līdz pat 4 papildu viena slota OSM moduļiem vai papildu OCM moduļus. RFTS-400 ir apkalpojams uz vietas, paplašināms un uzlabojams. Ir pieejams nepārspējams OSM moduļu klāsts, lai atbalstītu daudzu tīklu veidu uzraudzības lietojumprogrammas, kurās tiek izmantots RFTS-400, piemēram, tumšās šķiedras uzraudzību, uzraudzību ekspluatācijas laikā, PON izbūves un uzraudzības, infrastruktūras uzraudzību un drošības uzraudzību.

Vienu RFTS-400 OSM moduli var konfigurēt, lai atbalstītu līdz 288 pieslēgvietām 1U izmērā augsta šķiedru blīvuma uzraudzības lietojumprogrammām. Visus OSM moduļus var konfigurēt arī ar integrētiem FWDM filtriem, neprasot papildu vietu uzraudzībai ekspluatācijas laikā. Iekļaujot FWDM OSM modulī, mēs arī vienkāršojam sistēmas instalēšanu un samazinām sistēmas nodošanas ekspluatācijā laiku, vienlaikus novēršot problēmas ar šķērsgriezuma savienojumiem. RFTS-400 var darboties kā bezservera attālināta šķiedru testēšanas sistēma vai kā daļa no centralizētas servera uzraudzības sistēmas, ko nodrošina VeSion® — VeEX modernākā uzraudzības programmatūras platforma.

Optiskās vadības modulis (OCM)

Galvenās iezīmes

• Dinamiskais diapazons līdz 50 dB, izņemot slēdža opciju
• Aizņem 2 moduļu slotus 1U paplātē; pieejama sienas stiprinājuma opcija
• Papildus iebūvēts slēdzis līdz 16 portiem
• Vienkārša uzstādīšana un apkope, pateicoties piekļuvei priekšējam panelim
• Divas -48 V līdzstrāvas ieejas
• Divkāršs Ethernet interfeiss
• Specializēta pārvaldības Ethernet saskarne attālinātai sistēmas diagnostikai un atkopšanai
• Zems enerģijas patēriņš: 6W
• Droša HTTPS saskarne
• Cietvielu krātuve līdz 10 TB
• Darbojas ar izturīgu Linux® operētājsistēmu (OS)
• Kontrolē līdz pat 4608 testa portiem
• Pārvaldiet gan seriālos, gan Ethernet vadāmos optiskos slēdžus
• OLS funkcija ar toņu ģeneratoru ātrai šķiedru identifikācijai un OLTS lietojumprogrammām

Galvenās priekšrocības un pielietojumi

• Vienkārša un intuitīva uzstādīšana un nodošana ekspluatācijā
• Serverless attālās optiskās šķiedras testēšanas sistēmas darbība
• Nepārtraukti uzrauga šķiedru integritāti
• Tumšās šķiedras un ekspluatācijas uzraudzība līdz 400 km attālumā, izmantojot divvirzienu uzraudzības funkciju
• PON būvniecības uzraudzība
• Ārpus joslas DWDM monitorings
• Uzlabo kļūmju noteikšanu līdz nelielam mērogam
• Atbalsta galvenie ĢIS risinājumi
• Veic neuzbāzīgu šķiedru raksturošanu
• Proaktīva uzraudzība un mašīnmācīšanās izraisītas šķiedru degradācijas analīze
• Atbalsta e-pasta paziņojumus, SMS paziņojumus, SNMP slazdus, ​​releju izejas un push paziņojumus RFTS mobilajā lietotnē

Optiskā slēdža modulis (OSM)

Galvenās iezīmes

• MEMS bāzes, kas nodrošina augstu uzticamību un kalpošanas laiku >1 miljards ciklu
• Nav nepieciešama ārēja IP komunikācija
• 1U plaukta platībā pieejamas 1x8, 1x16, 1x32, 1x64 un 1x128, 1x144, 1x288 konfigurācijas
• Priekšējā piekļuve, augstas kvalitātes LC/APC savienotāji
• Pieejama integrēta FWDM opcija
• Nav nepieciešama konfigurācija; OSM moduļus kontrolē un darbina OCM modulis.

Galvenās priekšrocības un pielietojumi

• Zems ievietošanas zudums
• Plakana caurlaides josla
• Ātrs pārslēgšanās laiks, <15 ms blakus esošajiem kanāliem
• Neatkarīgs no protokola un bitu pārraides ātruma
• Vienmoda šķiedru atbalsts
• Zema atstarošanās spēja un ORL
