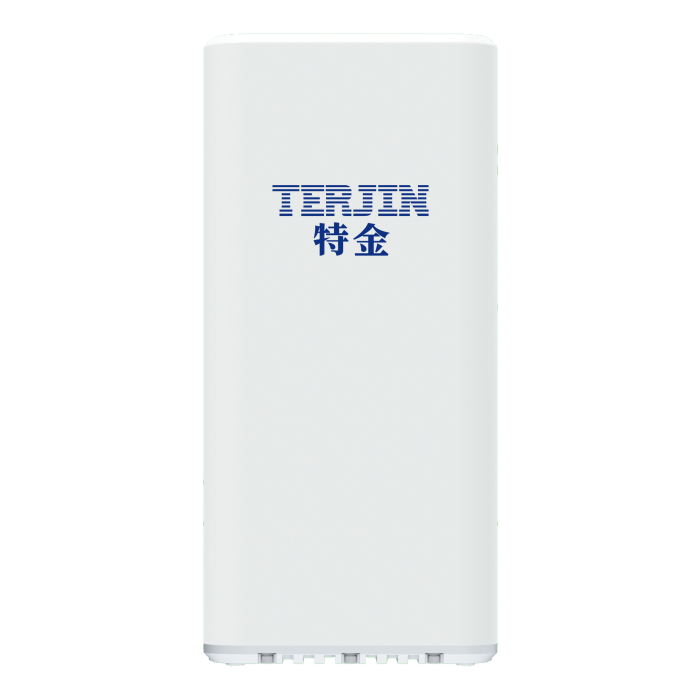

TDOA Drone Detection System (F4-mini)

FTD1-mini drona detektors ir sistēma, kas paredzēta visaptverošai dronu noteikšanai un uzraudzībai, īpaši sarežģītās zema augstuma vidēs un zonās ar "aklajiem punktiem" pārklājumā. Tas piedāvā gan vienas ierīces iespējas vairāku objektu noteikšanai un identifikācijai (ieskaitot FPV dronus un protokolu analīzi), gan vairāku ierīču tīklu precīzai mērķa pozicionēšanai un izsekošanai.

Galvenās funkcijas un iespējas ietver:

• UAV uzraudzība: Vāc plašus datus par droniem tā diapazonā, piemēram, sērijas numurus, modeļus, pozīcijas, ātrumu, augstumu, lidojuma trajektorijas un tālvadības pults atrašanās vietas. Tas ir efektīvs DJI OcuSync sērijas droniem.
• SN sērijas numura atpazīšana: Identificē unikālus sērijas numurus individuālai drona identifikācijai.
• Pilota pozicionēšana: Viena ierīce var noteikt pilota pozīciju, nodrošinot reāllaika atrašanās vietu, azimutu un attālumu.
• Melnais/baltais saraksts: Atšķir autorizētus un neautorizētus dronus, iedarbinot trauksmes signālus tikai pēdējiem.
• TDOA pozicionēšana: Izmanto trīs vai vairāku ierīču tīklu dažādu dronu marku un modeļu izsekošanai un pozicionēšanai.
• Hibrīda tīklošana: Saderīgs ar citiem TDOA produktiem, piemēram, FTD1 un X1D, uz vienas sistēmas platformas.
• Visaptveroša noteikšana un identifikācija: Identificē drona marku, modeli, frekvenču diapazonu un joslas platumu.
• Vairāku mērķu trajektorijas izsekošana: Vienlaicīgi izseko vairākus dronus un parāda to lidojuma trajektorijas.
• Brīdinājums par ielaušanos: Iedarbina skaņas vai vizuālas trauksmes signālus, atklājot neatļautu drona ielaušanos.
• Trajektorijas atskaņošana: Ļauj pārskatīt vēsturiskos drona lidojuma datus.
• Noteikšanas žurnāls: Uztur vēsturisku ierakstu par atklātajiem droniem.
• Datu vizualizācija un analīze: Nodrošina statistisko analīzi un vizuālu drona datu attēlojumu.
• Elektroniskās kartes: Atbalsta dažādas elektroniskās kartes, tostarp AMAP, Bing un Google Maps.
• Vairāku ierīču tīklošana: Savienojas ar aizmugures pārvaldības platformu plašam pārklājumam.
• Uzraudzības un trieciena koordinācija: Integrējas ar pretpasākumu vai navigācijas maldināšanas ierīcēm.
• RID (attālā ID) iespēja: Saņem un dekodē RID informāciju no saderīgiem droniem, nodrošinot informāciju par pozīciju, pilota pozīciju un SN numuru.

FTD1-mini raksturo arī tā spēja noteikt vairāk nekā 300 izplatītu dronu modeļus, pārklāt "aklās zonas", pasīva noteikšana (bez elektromagnētiskā starojuma), diennakts darbība jebkuros laika apstākļos, elastīga izvietošana, pateicoties tā mazajiem izmēriem un vieglajam svaram, kā arī liela mēroga tīklošanas atbalsts ar vairākām iespējām (4G/5G bezvadu un vadu). Tā integrētais dizains nodrošina vieglu uzstādīšanu.

Produkta specifikācijas ietver:

• Nosakāmie UAV modeļi: DJI, AUTEL, FEIMI, DAHUA, YUNEEC un vairāk nekā 300 citi.
• Atrašanās vietas nosakāmie UAV modeļi: DJI Mavic, Air, Mini, FPV, Avata un citi modeļi.
• Noteikšanas frekvenču diapazons: 100MHz ~ 6GHz.
• Noteikšanas diapazons: 500m ~ 2000m (atkarīgs no vides apstākļiem un drona modeļa).
• Pozicionēšanas diapazons: 500m ~ 1500m (viena ierīce, atkarīgs no vides apstākļiem un drona modeļa).
• RID noteikšanas diapazons: 500m ~ 1500m (viena ierīce, atkarīgs no vides apstākļiem un drona modeļa).
• RID standarti: GB 42590-2023, ASTM F3411-22a, ASD-STAN prEN 4709-002 (Wi-Fi NAN, Wi-Fi Beacon).
• Noteikšanas augstums: 0 ~ 500m.
• Vienlaicīgi nosakāmie mērķi: ≥10.
• Vienlaicīgi izsekojamās UAV trajektorijas: ≥3.
• Pozicionēšanas precizitāte: ≤10m (viena ierīce).
• Noteikšanas veiksmes rādītājs: ≥99%.
• Atpazīšanas reakcijas laiks: ≤ 5s.
• Svars: ≤5kg (bez strāvas adaptera).
• Izmērs: (185mm*185mm*350mm)±2mm.
• Kopējais enerģijas patēriņš: ≤100W.
• Barošanas avots: 100~220V AC/12V DC.
• Darba temperatūra: -30~65℃.
• Aizsardzības līmenis: IP67.

FTD1-mini*4 pcs

DCS Control system*1 pcs

SRV Server*1 pcs
