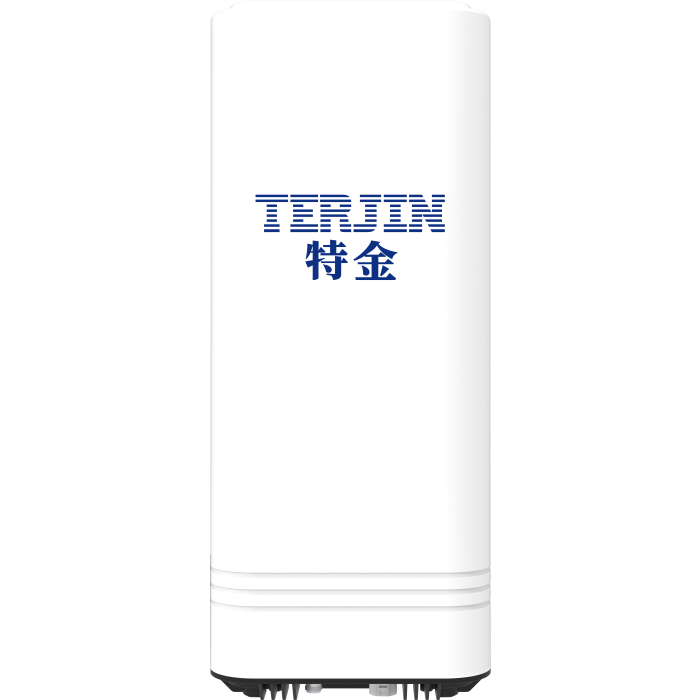

TDOA Drone Detection Equipment (FTD1)

TERJIN FTD1 Dronu noteikšanas aprīkojums ir sistēma, kas paredzēta dronu autonomai noteikšanai, brīdināšanai, identificēšanai un atrašanās vietas noteikšanai. Tā izmanto TDOA tehnoloģiju, lai nodrošinātu reāllaika precīzu dažādu dronu zīmolu un modeļu pozicionēšanu, ja vairākas ierīces ir savienotas tīklā.

Galvenās iezīmes un funkcionalitāte ietver:

• Visaptveroša noteikšana: Spēj identificēt vairāk nekā 800 izplatītu dronu modeļu (DJI, AUTEL, Dahua, YUNEEC, pēc pasūtījuma būvēti, Wi-Fi droni) un sniegt informāciju, piemēram, zīmolu, modeli, frekvenču joslu un joslas platumu.
• TDOA pozicionēšana: Savieno trīs vai vairāk ierīces tīklā, lai izsekotu un pozicionētu dažādus bezpilota lidaparātus (UAV).
• Vairāku mērķu izsekošana: Vienlaikus nosaka un izseko vairākus bezpilota lidaparātus, attēlojot to lidojuma trajektorijas.
• UAV uzraudzība: Iegūst datus, piemēram, sērijas numurus, modeļus, pozīcijas, ātrumu, augstumu, pacelšanās/atgriešanās punktus, lidojuma ceļus un tālvadības pults pozīcijas DJI OcuSync sērijas droniem.
• Pilota pozicionēšana: Viena ierīce var noteikt pilota atrašanās vietu, parādot reāllaika platumu, garumu, azimutu un attālumu.
• Melnā/Baltā saraksta funkcija: Atšķir sadarbspējīgus un nesadarbspējīgus bezpilota lidaparātus, ar iespējām atspējot trauksmes signālus uzticamiem droniem.
• Ielaušanās brīdinājums: Kad ierīce konstatē bezpilota lidaparāta ielaušanos, tā iedarbina skaņas vai vizuālu trauksmi.
• Datu pārvaldība: Atbalsta bezpilota lidaparātu lidojuma ceļu atskaņošanu, noteikšanas žurnālus, datu vizualizāciju (siltuma kartes, līniju grafiki) un elektroniskās kartes (AMAP, Bing, Google).
• Tīklošana: Savienojas ar aizmugures pārvaldības platformu vairāku ierīču tīklošanai un plaša apgabala pārklājumam.
• Uzraudzības un trieciena koordinācija: Integrējas un savienojas tīklā ar pretpasākumu vai navigācijas maldināšanas ierīcēm.
• Pasīvā noteikšana: Darbojas, neizstarojot elektromagnētiskos signālus, nodrošinot elektromagnētiskā piesārņojuma neesamību.
• Diennakts uzraudzība: Nodrošina nepārtrauktu darbību visu diennakti, visos laika apstākļos un sarežģītās elektromagnētiskās vidēs.
• Integrēts dizains un vides pielāgošanās spēja: Tam ir fiksēts, integrēts struktūras dizains ērtai āra izvietošanai un nepārtrauktai darbībai, ar IP66 aizsardzības līmeni un darba temperatūras diapazonu no -40 līdz 65°C.

Veiktspējas rādītāji:

• Noteikšanas frekvenču diapazons: 100MHz-6GHz
• Noteikšanas diapazons: 2-6 km (atkarībā no vides apstākļiem un drona modeļa)
• Vienas stacijas pozicionēšanas diapazons: 1-3 km (atkarībā no vides apstākļiem un drona modeļa)
• Noteikšanas augstums: 0-1000m
• Vienlaikus nosakāmi mērķi: >10
• Vienlaikus izsekotas UAV trajektorijas: ≥5 (viena dekodēšana), ≥10 (vairāku TDOA tīklošana)
• Pozicionēšanas kļūda: ≤5m (viena dekodēšana), ≤10m (vairāku TDOA tīklošana)
• Noteikšanas panākumu rādītājs: ≥97%
• Atpazīšanas reakcijas laiks: ≤3s

Mehāniskie un elektriskie parametri:

• Svars: ≤12kg (neskaitot strāvas adapteri)
• Izmērs: (265mm x 265mm x 660mm) ±2mm
• Kopējais enerģijas patēriņš: ≤100W
• Barošanas avots: 220V AC/12V DC
